●  Actualité produit · 18 septembre 2026

i4o convertit vos DWG en gbXML.

En réhabilitation, la maquette se saisit presque toujours à partir d'un plan DWG posé en fond d'écran, que l'ingénieur redessine à la main. i4o reconstruit désormais cette géométrie automatiquement et restitue un fichier gbXML prêt à être importé dans votre outil de simulation.

La rénovation énergétique du parc existant passe par la simulation, et la simulation commence par une maquette. Sur un bâtiment déjà construit, les premières heures de travail ne produisent aucun résultat exploitable : elles servent à ressaisir un plan que quelqu'un a déjà dessiné. Local après local, niveau après niveau, l'ingénieur recalque une géométrie qui se trouve déjà dans le fichier ouvert sous ses yeux.

Sur une opération neuve, la question ne se pose plus : la maquette IFC existe et i4o la lit directement. En réhabilitation, il n'y a pas de maquette — il y a des plans, au format DWG, parfois dessinés il y a vingt ans, quand ils ne sortent pas d'un relevé réalisé pour l'occasion. Nous avons donc pris ce format tel qu'il arrive et écrit l'outil qui en extrait la géométrie.

« Sur une réhabilitation, ce DWG est souvent le seul document numérique qui décrive le bâtiment. »

Le principe

La conversion tient en trois étapes.

Tout se déroule dans i4o, sans passer par un logiciel de CAO intermédiaire.

01

Vous importez les plans.

Un fichier DWG par niveau, ou plusieurs niveaux dans un même dessin. Le bâtiment se reconstitue étage par étage.

02

Vous fixez les unités et les hauteurs.

Unité du dessin, hauteur sous plafond, orientation du projet : ces quelques valeurs suffisent à faire passer un tracé 2D en volume.

03

i4o reconstruit la géométrie.

Murs, pièces fermées, ouvertures et surfaces d'échange apparaissent en quelques secondes, affichés en 3D dans le modeleur.

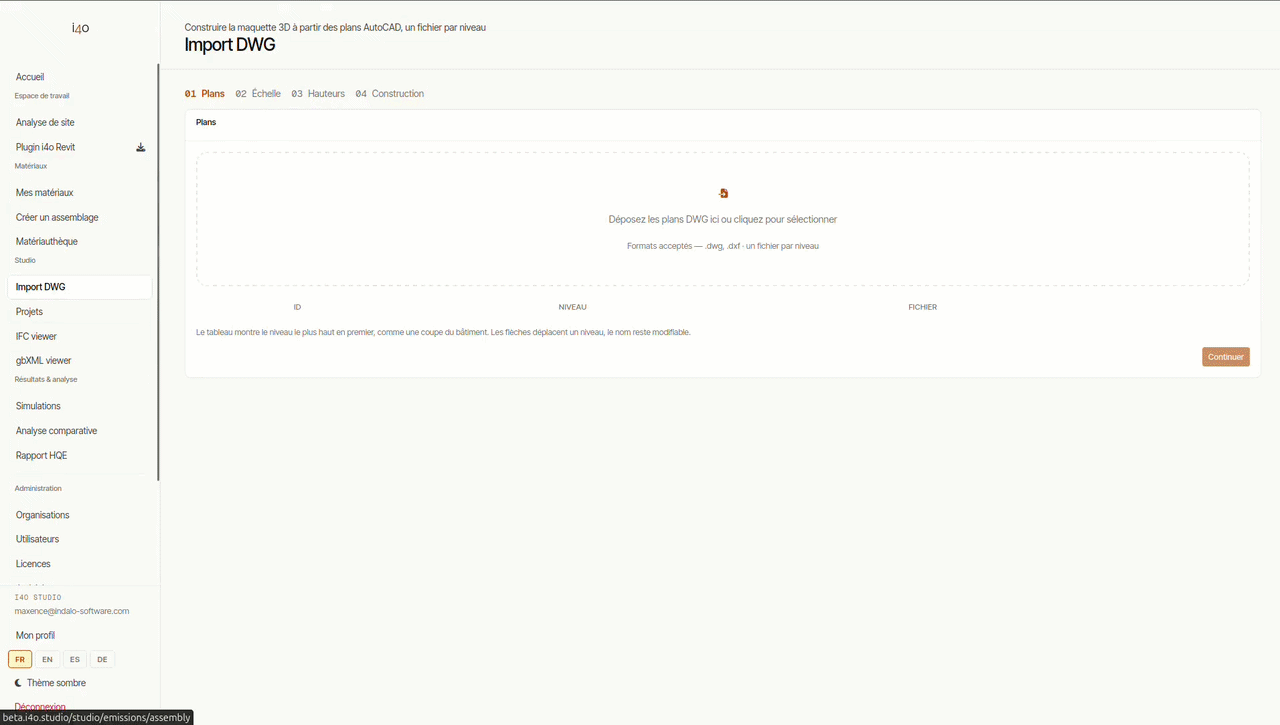

i4o — conversion d'un plan DWG en maquette gbXML : import des plans, saisie des unités, reconstruction automatique des pièces
Reprise manuelle

Vous retouchez la géométrie dans le modeleur.

Vous fusionnez ou scindez des pièces.

Deux locaux reconnus comme un seul espace, ou un plateau découpé trop finement : la correction se fait sur le modèle, en quelques secondes.

Une cloison se déplace sans casser le modèle.

Le modeleur recalcule les volumes voisins et leurs surfaces d'échange au fur et à mesure du déplacement.

Vous ajustez les ouvertures.

Les portes et les fenêtres reprises du DWG se corrigent, se suppriment ou se complètent paroi par paroi.

Rien n'est figé avant l'export.

Hauteur sous plafond, empilement des étages, orientation : les paramètres saisis à l'import restent modifiables jusqu'au bout.

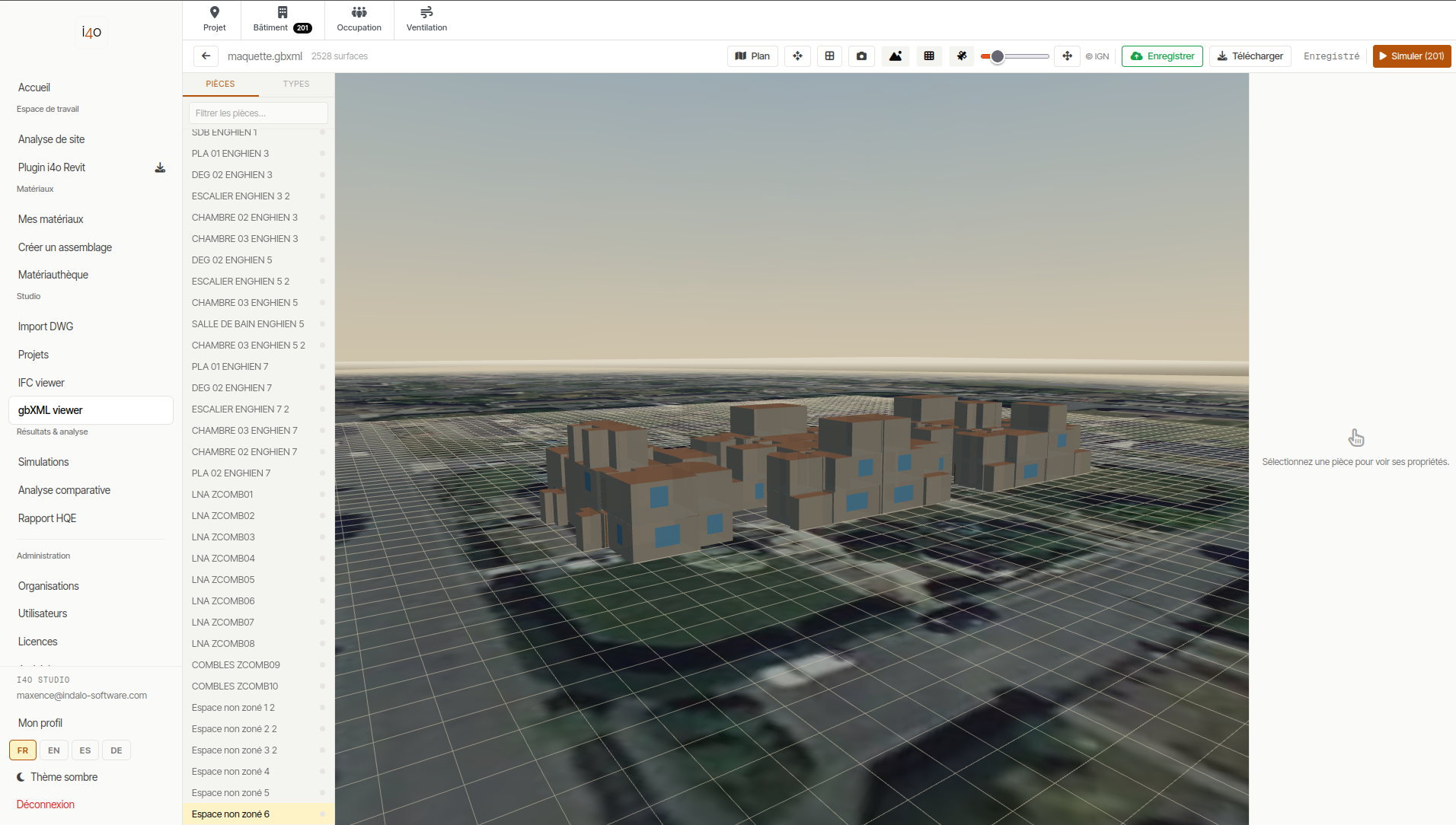

Modeleur i4o — fusion et scission de pièces, déplacement d'une cloison sur la maquette issue du DWG
Le livrable

Le fichier exporté respecte le format gbXML.

Le gbXML sert d'échange entre les outils de simulation du bâtiment. Voici ce que décrit celui que produit i4o.

Les espaces

Nom, surface, volume et niveau d'appartenance de chaque local identifié sur le plan.

Les parois et leurs adjacences

Murs intérieurs et extérieurs, planchers, toitures, avec le contact déclaré vers l'extérieur ou vers le local voisin.

Les ouvertures

Portes et fenêtres positionnées sur leur paroi, prêtes à recevoir leurs caractéristiques dans l'outil de destination.

L'orientation

Le nord du projet accompagne la géométrie, condition nécessaire dès que les apports solaires entrent dans le calcul.

Ce que vous en faites

La thermique et la QAI partent du même fichier.

Simulation thermique dynamique

Vous importez le gbXML dans Pleiades (IZUBA Énergies), dans IES Virtual Environment ou dans un autre logiciel lisant le format, puis vous enchaînez sur les scénarios de rénovation. La maquette thermique existe avant la première heure de saisie.

Étude de qualité de l'air intérieur

Le même modèle alimente i4o Studio : ventilation, matériaux, occupation et conditions extérieures viennent se poser sur une géométrie déjà en place, jusqu'au rapport de certification HQE, BREEAM, LEED v5 ou INTAIRIEUR®.

Le convertisseur est mis à disposition gratuitement, y compris pour des études qui ne portent pas sur la qualité de l'air. Si un plan résiste à la conversion, signalez-le nous : ces retours orientent directement les prochaines versions.
